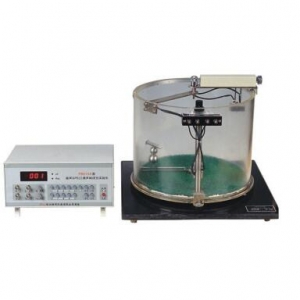

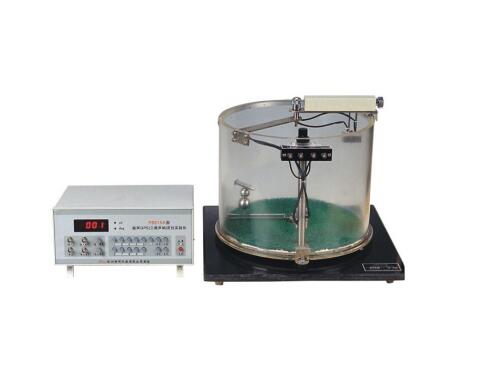

本儀器利用渡越時間測定距離，用機械裝置檢測方向角進行定位，運用單片機進行控制，用附帶軟件對二組傳感器得到的測試數據進行處理，獲得被測目標的空間三維坐標。通過示波器能觀察到物體的位移。系統控制:89C51系列單片機;
☆超聲頻率：1MHz.脈沖間隔20ms;
☆探測距離水平:350mm，垂廈:250mm:
☆測量范圍:直徑:350mm，深度:250mm;
☆觀察方位角:180o。
